Das professionelle werkzeugloses Messesystem

Das hochwertigen Messesystem besteht aus eloxierten Aluminiumprofilen und bewährt sich tagtäglich, weltweit. Von einer kleinen Infowand auf einem Kongress bis hin zu  Messeständen über hunderte Quadratmeter.



Unter der Prämisse von

einfachem Aufbau - kompaktem Transportmaß - kosteneffizienz - schnelle Montage und attraktivem Look

wurde das System, speziell für Bemer, wie folgt spezifiziert:

  • Rahmen in einzelne Profile zerlegbar
  • Grafik aus robustem Textil
  • Werkzeuglose Montage
  • Kompaktes Transportmaß
  • Langlebig, wider verwendbar
  • Flexible Standoptionen

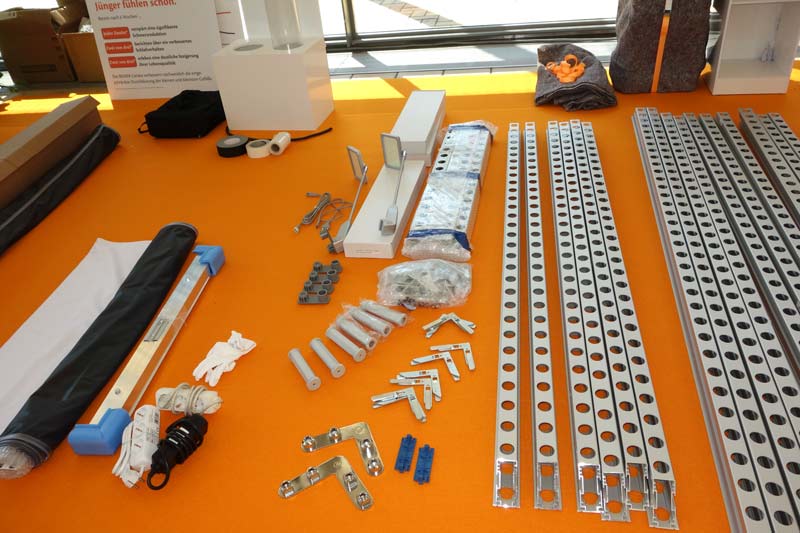

Alle Elemente eines Bemer Messestandes "L"
Alle Elemente eines Bemer Messestandes "L"

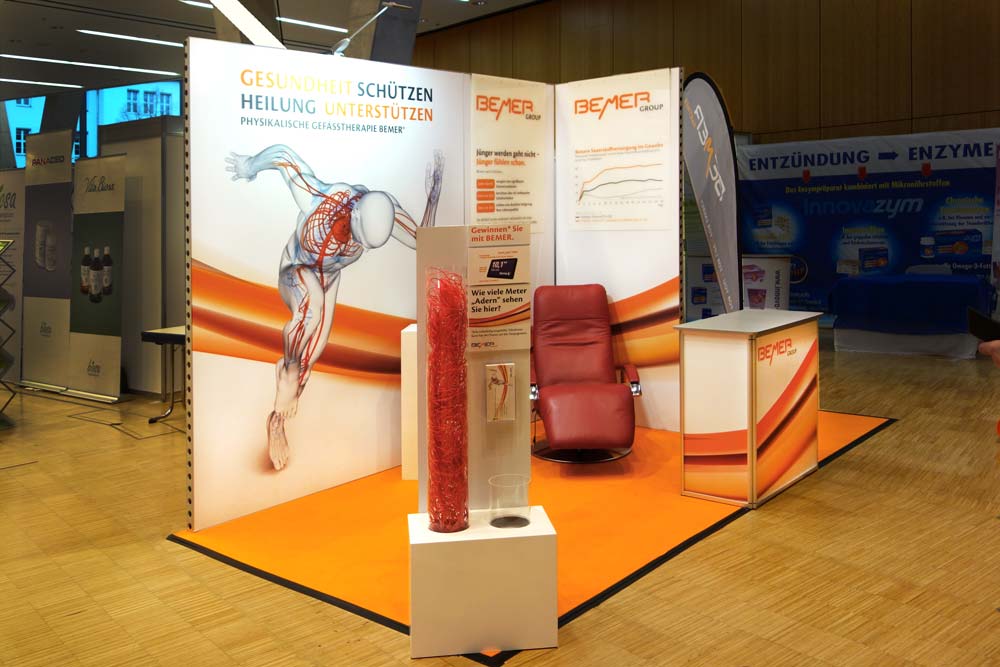

Der fertige Stand "L", mit 15qm  (5x3m)
Der fertige Stand "L", mit 15qm (5x3m)


Die verschiedenen Verbinder zur werkzeuglosen Montage.
Die verschiedenen Verbinder zur werkzeuglosen Montage.
Mit zwei Verbindern werden jeweils zwei Profile miteinander verbunden.
Mit zwei Verbindern werden jeweils zwei Profile miteinander verbunden.


Hebel vom Verbinder ganz (!) öffnen und den Verbinder in die Nut vom Profil, bis zum Anschlag, reinschieben.
Hebel vom Verbinder ganz (!) öffnen und den Verbinder in die Nut vom Profil, bis zum Anschlag, reinschieben.
Hebel ganz druch/runter drücken - fertig. Ebenso mit dem zweiten Verbinder, auf der Rückseite vom Profil, verfahren.
Hebel ganz druch/runter drücken - fertig. Ebenso mit dem zweiten Verbinder, auf der Rückseite vom Profil, verfahren.


Für das anschliessende Profil wieder beide Hebel an den Verbindern ganz (!) öffnen und zusammensetzen.
Für das anschliessende Profil wieder beide Hebel an den Verbindern ganz (!) öffnen und zusammensetzen.
Dabei das Profile bis zum Anschlag zusammen schieben, Hebel schließen - fertig.
Dabei das Profile bis zum Anschlag zusammen schieben, Hebel schließen - fertig.


Zum Schließen vom Rahmen das letzten Profil zuerst mit allen 4 Verbindern ausstatteten. Dann dieses "U" mit allen 4 Verbindern möglichst gleichzeitig und gerade in den noch offenen Rahmen einschieben.
Zum Schließen vom Rahmen das letzten Profil zuerst mit allen 4 Verbindern ausstatteten. Dann dieses "U" mit allen 4 Verbindern möglichst gleichzeitig und gerade in den noch offenen Rahmen einschieben.
Die Montage der Grafiken nur mit sauberen Händen durchführen. Alternativ können entsprechende Handschuhe verwendet werden. Textil/Grafik ausrollen und locker über den Rahmen legen.
Die Montage der Grafiken nur mit sauberen Händen durchführen. Alternativ können entsprechende Handschuhe verwendet werden. Textil/Grafik ausrollen und locker über den Rahmen legen.


In den Ecken beginnen.  Den Stoff um 90° nach unten umklappen und so den Keder (den eingenähten, harten Kunststoff) in die äußere Nut vom Profil eindrücken.
In den Ecken beginnen. Den Stoff um 90° nach unten umklappen und so den Keder (den eingenähten, harten Kunststoff) in die äußere Nut vom Profil eindrücken.
Wenn alle Ecken befestigt sind jeweils von der Mitte beginnend die restlichen Keder möglichst senkrecht in das Profil eindrücken.
Wenn alle Ecken befestigt sind jeweils von der Mitte beginnend die restlichen Keder möglichst senkrecht in das Profil eindrücken.


Die Montage der Grafiken ist leichter wenn die Rahmen am Boden liegen.
Die Montage der Grafiken ist leichter wenn die Rahmen am Boden liegen.
Aufbau der Wand immer in der Ecke beginnen. Dazu den Rahmen in der Ecke auf den Eckverbinder stellen (die Pin's rasten in die Löcher).
Aufbau der Wand immer in der Ecke beginnen. Dazu den Rahmen in der Ecke auf den Eckverbinder stellen (die Pin's rasten in die Löcher).


Den Eckverbinder auf der Rückseite vom Rahmen, durch den Rahmen, mit der Drehgriffschraube, sichern.
Den Eckverbinder auf der Rückseite vom Rahmen, durch den Rahmen, mit der Drehgriffschraube, sichern.
Den zweiten Rahmen an die Ecke setzen. Von oben den zweiten 90° Eckverbinder aufsetzen und durch den Rahmen ebenfalls sichern.
Den zweiten Rahmen an die Ecke setzen. Von oben den zweiten 90° Eckverbinder aufsetzen und durch den Rahmen ebenfalls sichern.


Rahmen die aneinander stoßen ("Wand") mittels den Schraubverbindern verbinden.
Rahmen die aneinander stoßen ("Wand") mittels den Schraubverbindern verbinden.
Eine möglichst weit unten, die andere möglichst weit oben. Handfest anziehen.
Eine möglichst weit unten, die andere möglichst weit oben. Handfest anziehen.


Fertig ist Ihr Stand. Jetzt werden nur noch die Panels/Displays und die Lampen eingehangen.
Fertig ist Ihr Stand. Jetzt werden nur noch die Panels/Displays und die Lampen eingehangen.

Eine kurze Anleitung über die Montage vom Rahmensystem, inkl. dem zugehörigen Druck, finden Sie hier



Download
Stand 20.06.18
Details zur Montage der einzelnen Rahmen, den Rahmen miteinander und der Grafik (Textil, Stoff).
Montage v 2 Rahmen & Textil, Grafik.pdf
Adobe Acrobat Dokument 2.1 MB

Eine allgemeine Checkliste rund um Ihren Messeauftritt, finden Sie hier

Download
Stand 26.5.18
Checkliste von "A - Z", mit Segmenten zum Auf- und Abbau, Standausstattung, Reinigung oder 1.Hilfe.
Viele nützliche Tipps & Tricks für Ihren Aufbau.

-- Geschütztes Dokument --
Dieses Dokument ist ausschließlich für BEMER und seine Partner vorgesehen. Sollte Ihnen das Passwort nicht mehr vorliegen, dann erhalten Sie von mir gerne ein neues.
Checkliste Messebau, Vorbereitung Tipps&
Adobe Acrobat Dokument 157.4 KB

Hinweise über die weiteren Ausstattungselemente finden Sie unter folgendem Button





Hinweise über das Verlegen vom Teppich finden Sie unter folgendem Button



Hinweise über die einzelnen Aktionstools finden Sie unter folgendem Button.
